Цифровые фильтры
f = 300 Гц ® 3840 ® Wн = 2,4
где Wн = - нормированная частота ФНЧ,
= 1600 - частота среза ФНЧ.
Основная формула расчета АФ
В данном случае достаточно ограничиться аппроксимирующим полиномом Баттерворта второго порядка. Поэтому, учитывая что Е=1 для DА = 3 дБ, получаем
следовательно
Отсюда полюсы Н(рн): рн 1,2 = -0,707 ± j 0,707,
что соответствует нормированной передаточной функции
Подставляя здесь
,
получаем денормированную передаточную функцию АФ
После подстановки здесь (3.17), получаем передаточную функцию рекурсивного ЦФ

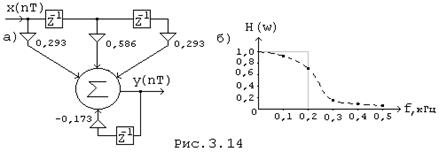

Что соответствует схеме рекурсивного ЦФ, приведенной на Рис. 3.14, а.
Уместно напомнить, что схему цепи по дробной передаточной функции от Z удобно строить в 2 этапа: вначале строится не рекурсивная часть, соответствующая числителю Н(Z), затем каскадно с ней - рекурсивная часть, соответствующая дроби, в числителе которой - единица.
График реализованной АЧХ приведен на рис. 3.14, б.
Нелинейная зависимость частотного преобразования (3.16) определяет как недостатки, так и достоинства метода билинейного преобразования. Недостаток в том, что наклонные участки частотной характеристики изменяют свой наклон тем больше, чем выше частота. Поэтому, например, линейная фаза после преобразования (3.16) становится нелинейной. Достоинство определяется отсутствием ошибок наложения при переходе АФ ® ЦФ, что позволяет получить высокие уровни ослабления в ПН при конструировании частотно-селективных фильтров.
