Многообразие проявлений причинно-следственных связей в материальном мире обусловило существование нескольких моделей причинно-следственных отношений. Исторически сложилось так, что любая модель этих отношений может быть сведена к одному из двух основных типов моделей или их сочетанию.

Структурная схема приемника (рис. 3):

Функциональная схема основных элементов тракта ОМ передатчика и приемника показана на рис. 7.

а(t)

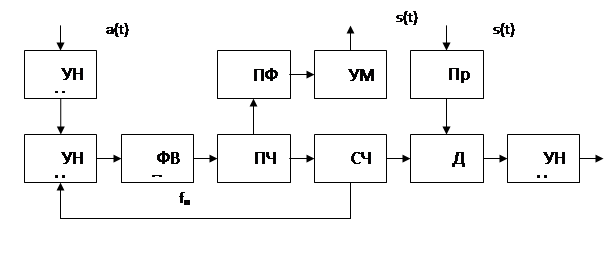

Рис. 7. Схема основных элементов трактов передатчика и приемника ОМ-сигналов

Речевое сообщение a(t) после усиления в УНЧ подводится к балансному модулятору БМ, к которому подаются также колебания поднесущей частоты fп от синтезатора частот СЧ, общего для передатчика и приемника. Фильтр верхней полосы ФВП подавляет нижнюю полосу боковых частот на выходе БМ. Верхняя боковая полоса подвергается преобразованию в ПЧ с помощью гетеродинных колебаний fг, также поступающих от СЧ. Сформированная полоса высокочастотных колебаний проходит полосовой фильтр ПФ, подавляющий паразитные продукты гетеродинирования, подвергается усилению в усилителе мощности УМ и излучается.

В приемнике Прм производится преобразование частоты принятых сигналов и детектирование, причем к детектору Д, кроме принятого сигнала, подводятся также колебания восстановленной несущей, роль которой выполняют колебания третьей промежуточной частоты; формируемые в СЧ. На выходе усилителя низкой частоты приемника воспроизводится исходное сообщение a(t).

6. Синтезаторы частоты:

Устройства прямого синтеза. В устройствах прямого синтеза реализуются методы деления, умножения и преобразования частоты, с помощью которых из исходных колебаний частоты одного кварцевого генератора формируется множество колебаний (сетка частот). Идею функционирования устройств прямого синтеза можно иллюстрировать рис. 8 Буквой fо обозначена частотная компонента, формируемая кварцевым генератором. Предполагается, что PC, кроме этого колебания, должна обеспечить формирование множества других высокостабильных колебаний, отстоящих друг от друга на интервал частот fс. Требуемый набор частот на оси абсцисс отображен дискретными компонентами, расположенными справа от fо через частотные интервалы fc.

Как формируется требуемое множество частот? Синтез требуемого множества колебаний, образующих сетку частот, осуществляется следующим образом. Вначале производится деление частоты fо и формируются колебания частоты fc. На оси частот это колебание показано компонентой fc, отстоящей от начала отсчета на интервал fc. Далее путем умножения формируются колебания частот 2fc, 3fc ., nfc. Наконец, производя преобразование частоты, можно осуществить перенос сетки частот fc, 2fc, ., nfc на интервал f0 и размещение ее справа от частоты f0. В итоге получаем требуемое множество частот

f0, f0+fc, f0+2fc, ., f0+nfc.

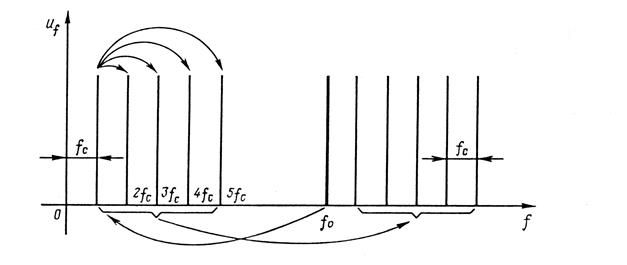

Рис. 8. Схема формирования дискретной сетки частот при прямом синтезе

Таким образом, переход от частоты кварцевого генератора f0 к любому значению f0+ifc осуществляется изменением коэффициента умножения частоты в соответствующем элементе схемы синтезатора.

Устройства косвенного синтеза. Принцип функционирования устройств косвенного синтеза частот можно рассмотреть на примере синтезатора частот PC «Баклан» (рис. 9). Выходные колебания формируются схемой с помощью управляемого генератора УГ, диапазон перестройки которого при работе на передачу составляет 118,000 . 135,975 МГц, а при работе на прием, когда синтезатор выполняет роль первого гетеродина,— 138,000 . 155,975 МГц. Стабилизация частоты УГ осуществляется управляющим напряжением, получаемым с помощью импульсно-фазового детектора ИФД. Для формирования управляющего напряжения к ИФД подводятся с одной стороны колебания от кварцевого опорного генератора и с другой от ДПКД после деления частоты выходных колебаний УГ до значения 6,25 кГц, т. е. до частоты, равной частоте опорных колебаний, получаемых от кварцевого генератора. Управляющее напряжение на выходе ИФД равно нулю только при совпадении частот и фаз сигналов на его входе. При этих условиях частота УГ будет точно соответствовать номинальному значению, установленному на указателе настройки пульта дистанционного управления.
