Структурная схема приемника (рис. 3):

Структурная схема супергетеродинного приемника приведена на рис. 3, на рис. 3.1б, в, г, д, е, ж изображены спектры колебаний на выходе каждого каскада. Представляющий интерес радиосигнал с выхода антенны (рис. 3.1б) выделяется, отфильтровывается входной цепью (рис. 3.1в) и поступает на преобразователь, а на входе преобразователя появляется модулированный радиосигнал с несущей промежуточной частотой (рис. 3.1г). Этот радиосигнал усиливается усилителем промежуточной частоты (УПЧ) (рис. 3.1д), детектируется, в результате чего получается низкочастотный управляющий сигнал (рис. 3.1е). Управляющий сигнал усиливается усилителем звуковой частоты (УЗЧ) (рис. 3.1ж) и поступает в громкоговоритель.

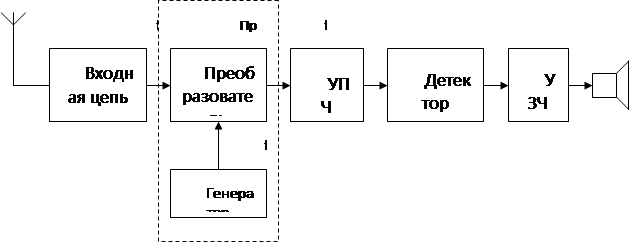

Рис. 3. Структурная схема приемника супергетеродинного типа

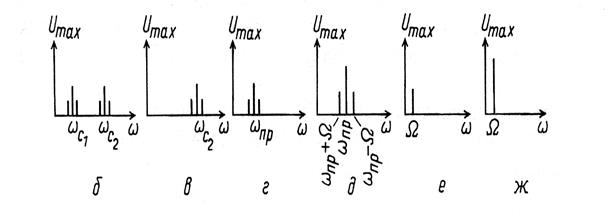

Рис. 3.1. Спектры колебаний

Преобразователи частоты:

Преобразователем частоты в супергетеродинном приемнике называют устройство, осуществляющее преобразование несущей радиочастоты принимаемого сигнала в несущую промежуточную частоту без изменения модуляции сигнала, т. е. назначением преобразователя частоты является перенос спектра радиосигнала из одной области частот в другую. Промежуточная частота может быть как выше радиочастоты, так и ниже. Это обусловлено удобством реализации процессов фильтрации и других операций обработки сигнала.

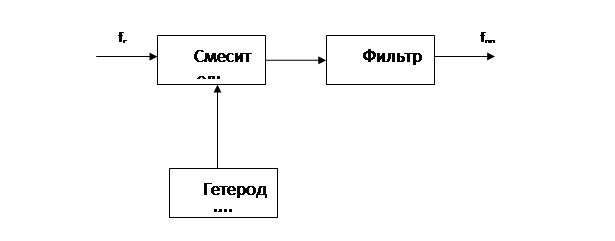

Рис. 3.2. Структурная схема преобразователя частоты

Принципиально для преобразования частоты сигнала необходим либо нелинейный элемент, либо элемент с переменным параметром. На этот элемент подают колебания от вспомогательного источника, называемого гетеродином. В связи с этим нелинейный элемент, преобразующий частоту принимаемого сигнала с помощью гетеродина, называют смесителем. В состав преобразователя частоты входит также резонансная нагрузка, с помощью которой осуществляется селекция составляющих сигнала с промежуточной частотой. В качестве такой нагрузки наиболее часто используют полосовой фильтр. Структурная схема преобразователя изображена на рис. 3.2.

4. Структурная схема передатчика включает (рис. 4):

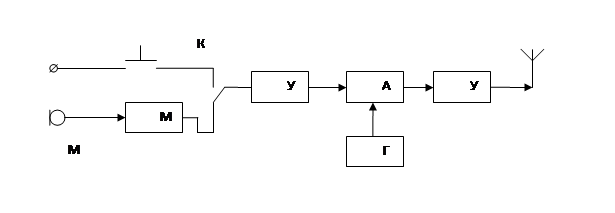

Рис. 4. Структурная схема передатчика

АМ—амплитудный модулятор; УНЧ—усилитель низкой частоты; МкУ—микрофонный усилитель; ГВЧ—генератор высокой частоты; УМ—усилитель мощности; А—антенна; Кл—ключ для переключения в телеграфный режим.

Режимы работы связной PC:

амплитудная модуляция (AM);

однополосная модуляция (ОМ) с частично подавленной несущей; амплитудная манипуляция (AT);

частотная манипуляция (ЧТ).

Амплитуда модулирующего сигнала при AM модуляции

Uмод = Um cos 2πFt,

где Um — значение амплитуды сигнала; F — частота колебаний; t — время.

Колебания несущей (модулируемой) частоты изменяются по закону

U = Um (t) cos2nfн t, (1)

где Um — значение амплитуды; fн — значение несущей частоты.

В процессе AM амплитуда несущей частоты изменяется по закону

Um(t)=Um0 + ΔUmcos2πFt, (2)

где U т0 —амплитуда немодулированного колебания; ΔUm= Kа.м Umмод (здесь Kа.м – коэффициент передачи модуляционного устройства).

Подставляя Um(t) из выражения (2) в формулу (1), получим

U = Um0 [cos2πfнt + m/2cos2π(fн – F)t + m/2cos2π(fн + F)t],

где m= ΔUm/Um0 — коэффициент амплитудной модуляции.

Спектр AM колебаний при гармоническом модулирующем сигнале (рис. 5) состоит из трех составляющих: несущей частоты fн, нижней боковой частоты (fн — F) и верхней боковой частоты (fн + F). Амплитуды составляющих зависят от коэффициента модуляции т. Если амплитуда Um0 неизвестна, то коэффициент модуляции

m=(Umax - Umin)/(Umax + Umin).

Модулирующий сигнал сложный и содержит составляющие с частотами от Fmin до Fmax . Каждой из них соответствует своя составляющая нижней и верхней боковых частот модулированного колебания. Спектр AM колебаний содержит две боковые полосы частот. Следовательно, ширина спектра сигнала в канале радиосвязи Δf в 2 раза больше, чем ширина спектра модулирующего сигнала.
