Структурная схема приемника (рис. 3):
Однополосная модуляция с подавленной несущей (ОМ) путем фильтрации АМ-сигнала формирует однополосный сигнал (фильтры передающего тракта не пропускают несущую и одну боковую полосу). Полезная информация при этом не теряется, так как нижняя и верхняя боковые полосы абсолютно идентичны, а несущая частота информации не несет. Несущая частота нужна при приемке для восстановления АМ-сигнала для последующего детектирования. Наибольший энергетический выигрыш дает полное исключение несущей частоты и одной боковой полосы. Переход на однополосную работу равносилен 16-кратному выигрышу по мощности.
Режим однополосной модуляции с частично подавленной несущей реализуется путем отфильтровывания одной боковой полосы и частичного уменьшения амплитуды несущей.

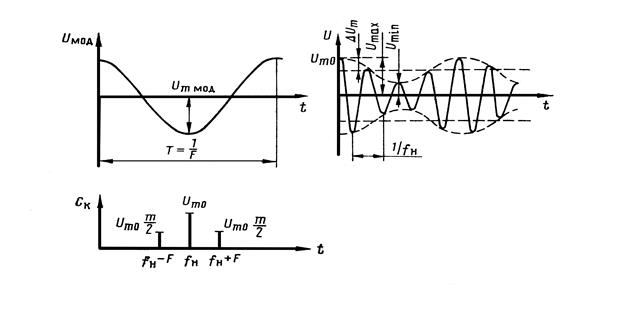

Рис. 5. Эпюры модулирующего синусоидального напряжения
Разновидность амплитудной модуляции — амплитудная телеграфная AT) манипуляция Сигнал передается в виде азбуки Морзе (точки и тире).
Частотная манипуляция (ЧТ) реализуется путем передачи сигнала азбукой Морзе, когда «точке» соответствует одна частота колебаний, а «тире» другая частота.
Временные диаграммы:

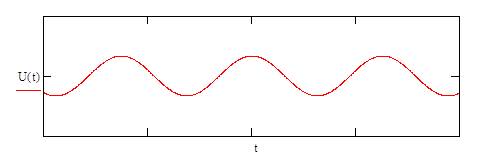

Гармоническое колебание (ГК)

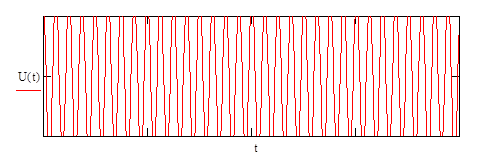

Колебания ГВЧ(Генератора высокой частоты)

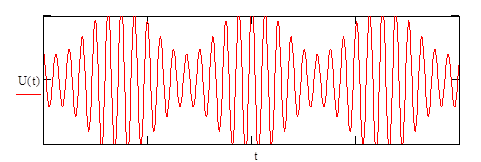

ГВЧ+ГК

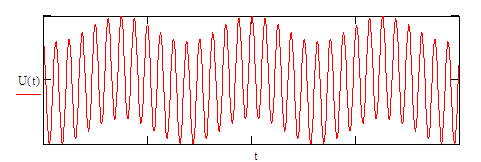

АМ(Амплитудная модуляция)

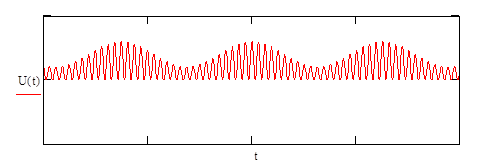

Продетектированный сигнал

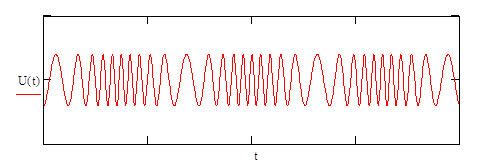

Частотная модуляция(ЧМ)
5. Формирование и прием сигналов с ОМ:
В принципе сигнал с ОМ можно получить из сигнала с AM путем подавления несущего колебания и одной из боковых полос модуляции с помощью фильтра, пропускающего лишь колебания интересующей нас верхней или нижней боковой полосы частот. Однако частотная характеристика такого фильтра должна обладать очень крутым склоном со стороны отфильтровываемой несущей, что технически трудно реализуемо. Проще формировать сигнал с ОМ путем использования балансной модуляции с последующим выделением одной из боковых полос.
Балансной модуляцией (БМ) принято называть процесс перемножения мгновенных значений модулирующего и несущего колебаний. На примере модулирующего гармонического колебания частоты Ω можно убедиться, что в процессе БМ возникают колебания двух боковых частот и подавляется несущее колебание. В самом деле, перемножая мгновенные значения несущего u=Umcosωt и модулирующего uм=UmмcosΩt колебаний, находим
uбм=0.5UmUmм[cos(ω+Ω)t+cos(ω-Ω)t].
Для получения сигнала с ОМ достаточно сохранить одну из боковых полос, подавляя другую. Это выполнить проще, чем в случае AM, так как разнос самых низких частот боковых полос вдвое превышает разнос наименьшей частоты модуляции и несущего колебания.
Формирование сигнала с ОМ производят на сравнительно низкой поднесущей частоте, осуществляя затем преобразование полученного спектра в область высоких частот путем гетеродинирования. Процесс трансформации спектров колебаний при однополосной модуляции в передатчике показан на рис. 6, а, штриховыми линиями показаны частотные характеристики фильтров верхних частот.

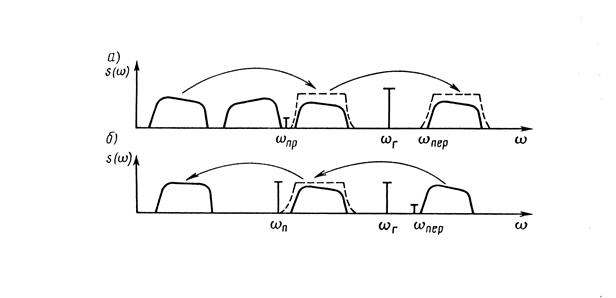

Рис. 6. Спектры ОМ-сигналов и их преобразование в передатчике и приемнике: ωп,ωг,ωпер— частоты поднесущего, гетеродинного и излучаемого колебаний
Процесс преобразования спектра сигнала с ОМ в приемнике представлен на рис. 6 ,б. Здесь процессы воспроизводятся в обратной последовательности по сравнению с процессами в передатчике. Важно подчеркнуть, что, для воспроизведения исходного сообщения в приемнике спектр принятого колебания необходимо дополнить колебанием несущей частоты. Это дополнение производится на частоте поднесущих колебаний.
