Технологическое оборудование для перерабатывающих отраслей АПК
Вопросы к контрольной работе:
1. № 6
Устройство, принцип работы и регулировки шприца – дозировщика Е8-ФНА-0,1.
2. № 8
Устройство, принцип работы и регулировки пищеварочного электрического котла КПЭ – 100.
3. № 14
Устройство, принцип работы и регулировки гомогенизатора А1-ОГМ-2,5.
4. № 17
Устройство, принцип работы и регулировки однокорпусной вакуум-выпарной установки циркуляционного типа.
5. № 30
Устройство, принцип работы и основные регулировки сепаратора–молокоочистителя полузакрытого типа.
1. №6
Анализ технологического процесса шпринцевания показывает, что простейший шприц выполняет роль насоса, а более совершенная его конструкция – дозирующего устройства.
Гидравлический шприц-дозировщик Е8–ФНА–0,1 для производства копченых и полукопченых колбас в искусственных и естественных оболочках, а также штучных сосисок и сарделек состоит из станины, фаршевого цилиндра, поршней, дозирующего устройства и гидроцилиндра, регулятора доз, электродвигателя, цевки, бункера, гидропривода и шкафа управления. Гидропривод включает в себя шестеренный насос и соединительные шланги.
Шприц может работать в режиме дозирования формуемых изделий и в режиме непрерывной подачи фарша в оболочку.
В режиме дозирования шприц работает следующим образом.

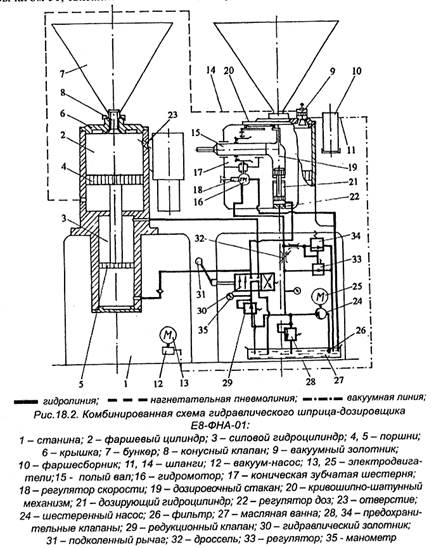

Колбасный фарш загружается в бункер 7, включаются электродвигатели шестеренного и вакуумного насосов. Подколенным рычагом 31, связанным с золотником 30, включается шестеренный насос 24 и масло через репродуктивный клапан 29 и золотник 30 под давлением поступает в штоковую полость силового гидроцилиндра 3. Поршень 4 фаршевого цилиндра 2 перемещается вниз, и в поршневой полости цилиндра образуется вакуум. Конусный клапан 8 опускается, и фарш через кольцевую щель поступает в цилиндр 2.
В штоковой полости цилиндра образуется избыточное давление воздуха, которое через шланг 14 воздействует на шток вакуумного золотника 9. Последний опускается, что обеспечивает сообщение полости фаршевого цилиндра с вакуумной линией насоса. Происходят загрузка и вакуумирование фарша. Загрузка продолжается до тех пор, пока не загорится сигнальная лампочка и золотниковый шток не поднимется в исходное положение.
Переключением подколенного рычага 31 золотника 30 включается шприц. Масло из насоса 24 через редукционный клапан 29 и золотник 30 поступает в поршневую полость силового 3 и дозирующего 241 гидроцилиндра, а через дроссель 32 с регулятором 33 и предохранительным клапаном 34- в полость гидромотора 16. При этом шток дросселя рукоятки устанавливается в необходимое положение.
Гидромотор 16 сообщает вращение валу 15 с закрепленной на нем цевкой, движение дозировочному стакану 19, которое осуществляется с помощью шестерни 17, кривошипов и шатуна 20.
Дозировочный стакан 19 начинает движение вокруг своей оси в тот момент, когда его отверстие совмещено с отверстием фаршевого цилиндра 23. Фарш под давлением поступает в полость дозировочного стакана на поршень, дозирующего гидроцилиндра 21. Усилие на поршень передается через шток.
В связи с тем, что соотношение рабочих поверхностей поршней не одинаково, в поршневой полости дозирующего гидроцилиндра 21создается давление, повышающее давление в общей линии. При этом срабатывает редукционный клапан 29, и дозирующий поршень двигается вниз, а полость дозировочного стакана заполняется фаршем. Процесс продолжается до тех пор, пока поршень не упрется в регулятор доз 22. Регулирование доз может осуществляется в процессе работы шприца, а величина дозы фиксируется на шкале. В тот момент, когда отверстие дозировочного стакана совмещается с отверстием полости цевки, усилие давления масла передается с помощью штока на дозирующий поршень, который, в свою очередь, вытесняет под давлением фарш через цевку в оболочку. Это происходит до того момента, пока поршень дозирующего цилиндра не упрется в его крышку.
Процесс шприцевания заканчивается после того, как будет отпущен подколенный рычаг 31.
