Технологическое оборудование для перерабатывающих отраслей АПК
Для работы в режиме непрерывной подачи фарша вместо дозировочного стакана с поршнями устанавливается гильза. Загрузка фаршевого цилиндра и вакуумирование фарша осуществляются также как и в режиме дозирования. При включении коленного рычага 31 фаршевый поршень 4 под действием силового поршня 5 поднимается вверх, и фарш через отверстие 23, гильзу, полый вал 15 и цевку выдавливается в колбасную оболочку.
2. № 8

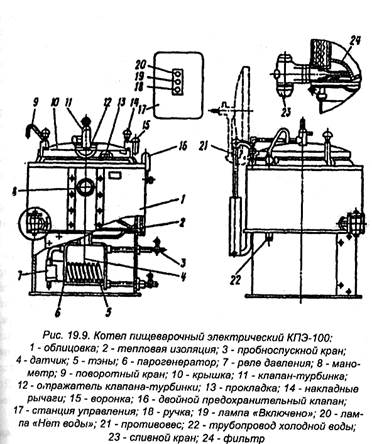

Котел пищеварочный электрический КПЭ-100 представляет собой варочный сосуд с двумя стенками. Котел имеет облицовку, выполненную из листов эмалированной стали. Пространство между внешней стенкой и облицовкой заполнено тепловой изоляцией. В нижней части смонтирован парогенератор, выполненный в виде прямоугольной стальной коробки с вмонтированными в ней 6 тенами. Пространство между двумя стенками котла представляют собой герметичную пароводяную рубашку.
Уровень воды в парогенераторе контролируется с помощью пробноспускного крана. На трубопроводах, соединенных с паровой рубашкой, установлены двойной предохранительный клапан, электронный манометр и наполнительная воронка. На крышке котла установлен клапан - турбинка. Для слива содержимого из варочного сосуда предусмотрен сливной кран. Котел снабжен герметически закрывающейся двустенной крышкой. Она уравновешивается противовесом, позволяющим фиксировать ее в любом положении.
Элементы автоматического управления тепловым режимом котла и защиты тэнов от сухого хода (работы без воды или ее пониженным уровнем) смонтированы на щите управления в специальном ящике (станции управления), который устанавливается рядом с котлом. На передней панели станции управления размещены кнопки «Пуск» и «Стоп» и две сигнальные лампы. Автоматическая защита от сухого хода не позволяет включать котел в случае, если тэны не полностью покрыты водой, а также отключает его при понижении уровня воды в рубашке ниже допустимого (в обоих случаях зажигается красная сигнальная лампа).
Котел работает в двух режимах. Первый обеспечивает автоматическое отключение пяти тэнов от сети при достижении давления верхнего заданного предела и включение их после снижения давления до нижнего предела; второй – автоматическое отключение всех тэнов от сети после установления в пароводяной рубашке заданного давления. Время закипания содержимого варочного котла не более 1 часа. Мощность электронагревателей 15 кВт. Масса котла 210 кг.
3. № 14
Гомогенизаторы предназначены для дробления и равномерного распределения жировых шариков в молоке и жидких молочных продуктах. Гомогенизаторы представляют собой многоплунжерные насосы высокого давления с гомогенизирующей головкой. Привод их осуществляется от электродвигателей с помощью клиноременной передачи.
Гомогенизация осуществляется путем прохода продукта под высоким давлением с большой скоростью через гомогенизирующую головку, представляющую собой две ступени – щели между притертыми клапаном и седлом, соединенные между собой каналом. Давление в гомогенизаторе регулируется вращением винтов, изменяющих размер щели между клапаном и седлом. При этом на первой ступени устанавливают ѕ необходимого для конкретного продукта давления гомогенизации, на второй – рабочее давление.
Гомогенизаторы состоят из следующих основных узлов: кривошипно-шатунного механизма с системой смазки и охлаждения, плунжерного блока с гомогенизирующей и манометрической головками и предохранительным клапаном, станины с приводом. Привод гомогенизатора осуществляется от электродвигателя с помощью клиноременной передачи.

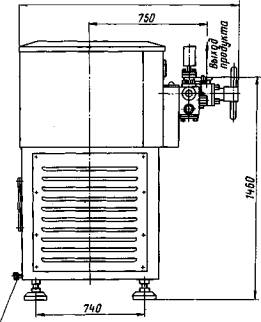

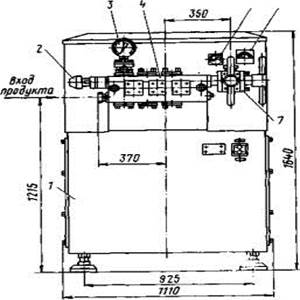

Габаритный чертеж гомогенизатора марки А1-ОГМ: 1 - станина; 2 - предохранительный клапан; 3 - манометрическая головка; 4 - плунжерный блок; 5 - манометр системы смазки; В - амперметр; 7 - гомогенизирующая головка
Кривошипно-шатунный механизм гомогенизатора предназначен для преобразования вращательного движения, передаваемого клиноременной передачей от электродвигателя, в возвратно-поступательное движение плунжеров, которые посредством манжетных уплотнений входят в рабочие камеры плунжерного блока и, совершая всасывающие и нагнетательные ходы, создают в нем необходимое давление гомогенизирующей жидкости.
