Структурная схема бортовой PC :

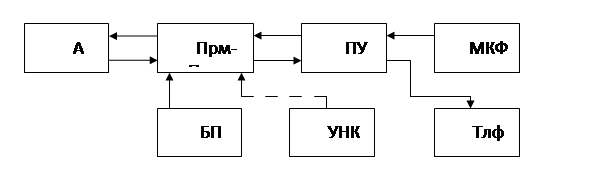

Содержит следующие типовые узлы (рис. 1): антенну А, приемопередатчик Прм — Прд, блок питания БП, пульты непосредственного и дистанционного управления ПУ, устройство настройки и контроля УНК и оконечные устройства - микрофон (Мкф) и телефон (Тлф). Приемо-передатчик состоит из генератора передающего и приемного каналов.
Рис. 1. Структурная схема бортовой радиостанции передатчика

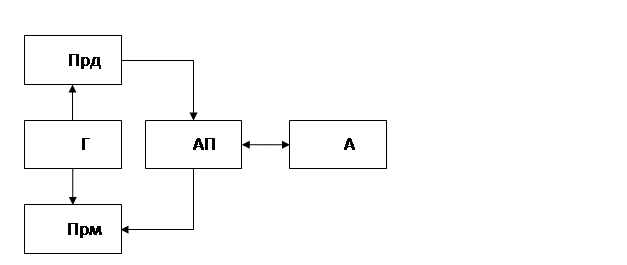

Передающий канал образуют генератор Г, передатчик Прд, антенный переключатель АП, антенна А (рис. 2).
Рис. 2. Структурная схема приемо-передатчика
Приемный канал образуют антенна, АП и Прм.
Трансиверная схема построения PC использует при приеме и передаче одни и те же функциональные узлы — генератор, АП и антенну.
Генератор обеспечивает получение высокостабильных (как по частоте, так и по амплитуде) колебаний, работает в автоколебательном режиме на одной частоте, преобразуя энергию постоянного тока блока питания в энергию электрических колебаний переменного тока нужной частоты. В передатчике такой генератор называется задающим, в приемнике — гетеродином. Высокая стабильность частоты генератора обеспечивается применением в его схеме кварцевой стабилизации.
