Относительная влажность воздуха

Это одна из наиболее сложных тем. Часто ее не любят ни учителя ни ученики. Первые - по причине сложности объяснения, вторые - по причине сложности восприятия. Но если ее поймут и полюбят обе стороны, то выигрыш в учебном процессе будет очевидным, поскольку станет понятной суть многочисленных явлений, встречающихся буквально каждый день: запотевание холодных стекол, сушка белья на открытом воздухе, сырость в подвалах домов и т.д. и т.п. Расскажу о том, как данный раздел изучаем мы.

Начинаем с понятий ненасыщенного и насыщенного паров, динамического равновесия жидкости и пара. Поскольку свойства насыщенного пара демонстрировать в классе с помощью лабораторного оборудования сложно, долго и крайне хлопотно, смотрим соответствующий кинофрагмент. Фильм старый, но ключевые моменты в нем изложены очень доходчиво. Более того, если заранее дать учащимся опорные вопросы, то после просмотра они сами легко на них отвечают.

От чего зависит давление насыщенного пара и от чего не зависит? (Зависит от температуры и не зависит от объема.)

Как зависит давление насыщенного пара от температуры? (Кривая показана ниже, на рис. 1.)

Как соотносится давление насыщенного и ненасыщенного паров? [Давление насыщенного пара при данной температуре всегда больше. – Ред.]

Что произойдет при сжатии насыщенного пара? (Часть его сконденсируется в жидкость, в оставшейся части сохранится прежнее давление - давление насыщенного пара.)

Что произойдет при добавлении жидкости через кран в герметично закрытый сосуд? [Уровень жидкости повысится за счет добавленной части и конденсации части насыщенного пара, объем пара уменьшится, а его давление, не зависящее от объема, останется постоянным. – Ред.]

Ответы как опорный конспект заносим в рабочие тетради. Не забываем про упомянутый выше график, он нам еще пригодится. Вводим понятие абсолютной влажности воздуха, отождествляем его с понятием парциальной плотности паров жидкости, т.е. массы жидкости, содержащейся в единице объема воздуха. Говорим, что гораздо большее практическое значение для человека имеет относительная влажность воздуха. Вводим и это понятие. Причем как чисто физически (отношение парциального давления ненасыщенных паров к давлению насыщенных паров жидкости при той же температуре), так и чисто философски: величина, показывающая, насколько ненасыщенный пар близок к насыщению:

(1)

Далее объясняем, как и почему от формулы для относительной влажности через отношение давлений можно перейти к формуле для относительной влажности через отношение плотностей:  = ненас /нас

Отмечаем, что на практике удобно пользоваться не относительными единицами при измерении относительной влажности, а процентами. Как перейти к процентам, учащиеся должны догадаться сами. Эти формулы усваиваются легко, как и принцип работы с ними в простых задачах (типа № 623, 624 из сборника А.П.Рымкевича, 1988 г.), поскольку там требуется фактически только умение работать со справочной таблицей зависимости ледяных паров от температуры.

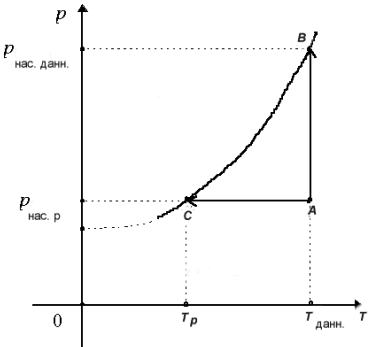

Введение же понятия точки росы и переход к формуле для относительной влажности с использованием точки росы может уже вызывать проблемы. Чтобы их было поменьше, начинаем с рассмотрения графика зависимости давления насыщенного пара от температуры (рис. 1): определяем, где область ненасыщенного пара, а где - область жидкости. Тогда сразу понятно, что кривая - это граница между паром и жидкостью. Различные состояния ненасыщенного пара соответствуют точкам ниже кривой, например точке А.

Сделать пар насыщенным – значит достичь каким-либо образом состояния насыщения, т.е. кривой BC. Проще всего - путями АВ или АС. Но что это означает? АВ - изотермическое сжатие пара, АС - его изобарическое охлаждение, причем по мере протекания обоих процессов насыщение увеличивается. Признак того, что пар насытился, – появление первых капель сконденсировавшейся жидкости, росы. В природе насыщение пара достигается чаще всего именно вторым способом, т.е. изобарическим или почти изобарическим охлаждением. Итак, температура, при которой бывший ненасыщенный пар становится насыщенным, называется точкой росы.

Жизненных примеров насыщения при охлаждении очень много. Это и выпадение росы под утро, и запотевание холодного стекла, если на него подышать, это и образование капель воды на водопроводной трубе с холодной водой в ванной комнате, и сырость в подвалах домов, которая вызвана обычно вовсе не протеканием труб, а именно охлаждением воздуха.

Рассмотрим формулу (1): pненас - давление данного ненасыщенного пара, например в состоянии А, а pнас - значение давления насыщенного пара при той же температуре. Но если мы посмотрим на график, то увидим, что давление ненасыщенного пара в состоянии А численно равно давлению насыщенного пара pнас. р при более низкой температуре (точка С) - в точке росы. Величина давления насыщенного пара при данной температуре pнас. данн соответствует насыщению в точке В. Это позволяет перейти к формуле:
