Фотонные транзисторы в кремниевом исполнении

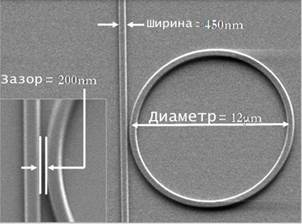

Теперь расскажем о механизме о модуляции света электроникой. Кольцо-модулятор расположено на на поверхности из отрицательно допированного кремния, а внутри кольца - область с положительным допированием (см. рис. 1). Поэтому волновод представляет собой зону раздела между p и n областями p-n диода, образованного структурой волноводов и полупроводников.

Как только на микросистему подают напряжение, электроны и дырки поступают в область волновода, изменяя его оптический коэффициент преломления. Соответственно, у волновода изменяется резонансная частота света, который он может пропускать. Таким образом, напряжение "запирает" свет, проходящий через прямой отрезок волновода.

Рис. 2. Микрофотография фотонного чипа

Ранее ученые использовали похожий принцип диода в фотонике для того, чтобы модулировать свет в прямых участках волновода. И это удавалось только тогда, когда свет проходил сравнительно большое расстояние по волноводу. Соответственно, для работы устройства нужен волновод большей длины и чип будет уже макроскопических размеров. А ученые из Корнелла заставили бежать свет по кругу в резонансном кольце, тем самым удлиннив его путь.

В тестах ученые подавали на устройство 0.3 вольта и этого хватало, чтобы прекратить распространение света по волноводу. Затем исследователи протестировали устройство на частоту включений. Результаты оказались довольно оптимистичными: с помощью кольца-резонатора ученые пропустили через фотонный транзистор 1.5 гигабита в секунду информации. Грубо говоря, они пропустили серию логических 0 и 1 (что соответствует битам информации). Модулирование света позволило пропустить серию 0 и 1 за столь короткое время. А процесс передачи одного бита занимал несколько десятых пикосекунды.

Перейти на страницу: 1 2
