Новые полезные продукты озонолиза нефтяного сырья
Важно, что если подвергающиеся озонированию смолистые вещества были выделены из малосернистой нефти резко нафтенового углеводородного состава, то конечные продукты превращения, помимо высокой структурирующей способности, проявляют биостимулирующие свойства и значительно активизируют жизнедеятельность почвенных микроорганизмов.
Увеличение количества продуктов озонолиза нефтяных смол, добавляемого к сыпучему минеральному материалу, например песку, до 1 мас.% и более с последующим увлажнением, перемешиванием и сушкой приводит к отверждению смеси. Это позволяет использовать такие продукты в качестве органических крепителей для приготовления форм и стержней в литейном производстве [2, 13]. В литейном цехе НПО «Полюс» (г. Томск) были испытаны в этом качестве водорастворимые натриевые соли полифункциональных кислот, полученные в виде порошка из продуктов озонолиза гудрона западносибирской нефти и осажденной из последнего сжиженным бутаном фракции «бутановых смол» [14]. При этом расчетное количество сухого порошкообразного крепителя добавляли к формовочному песку марки 1КО16, смесь тщательно перемешивали до и после ее увлажнения (4-5 мас.% воды) и из полученной сырой массы формовали цилиндрические образцы для измерения их физико-механических характеристик согласно ГОСТ 23409. Перед измерениями образцы сушили в термошкафу в течение 3 ч.

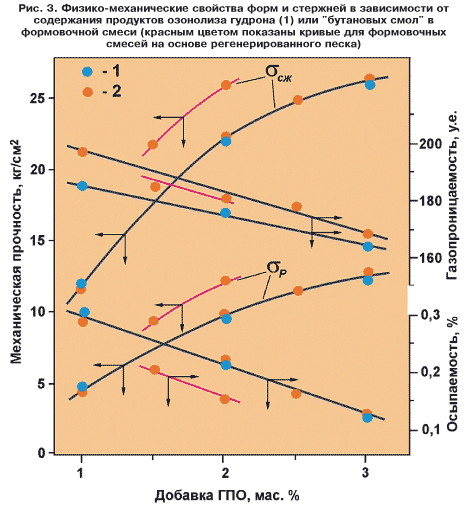

Прочность высушенных стержней на сжатие σсж и растяжение σр при 3%-ной добавке крепителя достигала величин 26-28 и 12,2-13,6 кг/см2 соответственно, газопроницаемость была не хуже 160 ед., а осыпаемость не превышала 0,3 % (см. рис. 3). Для сравнения отметим, что ныне использующиеся в тех же целях водорастворимые реагенты марок КО и М при добавках к песку в количествах 1,5-4,2% прочность стержней на растяжение σр = 10-12 кГ/см2 и газопроницаемость не выше 150 ед. [15, 16].
С помощью форм, приготовленных по описанной методике, получены качественные алюминиевые, латунные и стальные отливки, легко, без пригара отделяющиеся от прогоревшей формовочной смеси. Комки форм, разрушенных после отделения отливок, измельчали, не отбрасывая прогоревшую часть, и повторно использовали в следующем цикле приготовления новой формы и литья, компенсируя количества выгоревшего органического вещества небольшой добавкой того же крепителя. В возможности полной (минеральный наполнитель) или частичной (не разрушившее связующее) регенерации и повторного использования материалов — еще одно достоинство нового крепителя.
Понятно, что сильную адгезию описанных продуктов озонолиза высокомолекулярных компонентов нефти можно использовать и для решения еще одной важной практической задачи — закрепления сыпучих грунтов.
Немного больше о технологиях >>>
Проблемы квазистатической электродинамики
В
работах [1], [2] мы показали, что условием выполнения градиентной
инвариантности (эквивалентность калибровки Лоренца и кулоновской калибровки)
является жесткое ограничение на источники полей в уравнениях Максвелла. Заряды
и токи в этих уравнениях должны перемещаться со скорос ...
Наш дом — Вселенная
Вот дом, который построил Джек.
Англ. народная песенка. Пер. С.Маршака
Как точно написать свой адрес?
Сначало просто: квартира, дом, улица, город,
страна. Потом, чуть подумав: планета Земля, звезда Солнце, галактика Млечный
Путь. Далее (по мере укрупнения масштаба и фан ...
