TechnologySide

Смягчение воды методом ионного обмена

Благодаря своей универсальность и гибкости эти процессы нашли широкое применение в аналитической химии, пищевой и гидрометаллургической промышленности, в теплоэнергетике, водоподготовке и во многих других областях науки и техники, и в настоящее время вытесняют из производственной практики другие методы сорбции [1-3]. Несмотря на большой ассортимент промышленных ионитов, большинство из них, особенно, поликонденсационного типа отличаются такими низкими показателями, как низкая скорость сорбции, малая устойчивость к термическим, химическим воздействиям и др. Это ограничивает возможности и сферы их применения [4,5].

Нами получен новый монофункциональный сульфокатионит на основе взаимодействия стирола с доступным и дешевым отходом сельскохозяйственной и хлопкоочистительной промышленности.

После сульфирования стирольно-фурфурольного полимера, полученный катионит переводили в Н-форму и определяли его основные физико-химические и сорбционные свойства. Для установления функциональности и степени их диссоциации была снята кривая потенциометрического титрования (рис.1), которую снимали методом отдельных навесок катионита в Н-форме, путем контактирования раствора хлористого натрия и едкого натрия (Сисх=0.1N раствор) по методике [8].

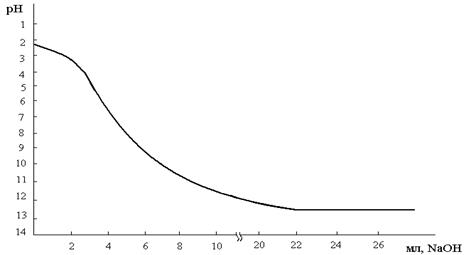

Рис.1. Кривая потенциометрического титрования.

По достижении равновесия через 48 часов определяли рН раствора на рН-метре «рН-340». Из рис.1 видно, что кривая потенциометрического титрования характеризует катионит как монофункциональный диссоциирующий в нейтральной, слабо- и сильнощелочной средах.

Кажущаяся константа диссоциации (рКн) ионогенных групп катионита, найденная из кривой титрования по методике [8] равна рКн=1.8–2.2. Значение рКн кажущейся константы диссоциации также свидетельствует, что полученный катионит относится к группе сильнокислотных ионитов.

Присутствие SO3H-групп в структуре полученного катионита подтверждают ИК-спектры поглощения сульфированного полимера. Так SO3H-группы в спектре сульфированного полимера характеризуются полосой поглощения в области 1200 см-1, что согласуется с литературными данными [9] Исследование сорбционной способности сульфокатионита к ионам кальция, магния, меди, никеля проводили из 0.1N растворов СаСl2, MgCl2, CuSO4 и NiSO4. Поглощение кальция и магния определяли трилонометрически, меди йодометрически, никеля фотоколориметри-чески [10,11]. Согласно литературным данным, полимеры и ионообменники, полученные на основе производных фурана отличаются повышенной термо-химостойкостью и механической прочностью [5,6]. Основные свойства полученного сульфокатионита представлены в таблице 1.

Как известно во многих регионах нашей республики используемая в быту и на производстве вода имеет высокую жесткость, которая иногда доходит до 12 мг-экв/л вместо получаемого в соответствии с ГОСТ 2874-82 «Питьевая вода» – 2.5–7 мг-экв/л.

Таблица 1

Основные физико-химические показатели полученного сульфокатионита

Немного больше о технологиях >>>

Система качественных показателей для оценки достижения идеальности ТС
Общая структура Технической Системы: ЗАТРАТЫ (вход) - ТС (процессор) - ГПФ (выход) Идеал ТС: Достижение ГПФ при сумме затрат стремящейся к нулю. ...

Исторический анализ технических систем в прогнозном проекте
Приступая к прогнозному проекту обычно изучаешь опыт предшественников, обращаешься к корифеям. На наш взгляд, наиболее ценные советы можно получить в работе С. С. Литвина и В. М. Герасимова, посвященной дальнему прогнозированию [1]. Но, когда переходишь к практическим действиям ...
