Алгоритм работы прибора предусматривает работу прибора в диалоговом режиме с оператором и проверку работоспособности аккумуляторных батарей. Для уменьшения температурных погрешностей прибор калибруется в различных температурных диапазонах, а данные результатов калибровки зашиваются в соответствующую область памяти. Устранение погрешности связанной с температурным прогревом элементов при включении прибора достигается за счет введения 2-х минутного интервала после чего встроенный процессор осуществляет внутреннее тестирование напряжений на аккумуляторах и начальных напряжений амплитудного детектора и только при их нормальных значениях разрешается дальнейшая работа с прибором. Наличие процессоров позволяет организовать передачу данных результатов измерений к удаленной вычислительной машине.

Общий вид спектрометра ИПИЭИ-1 изображен на рис.2

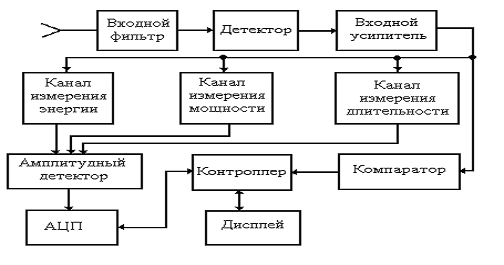

Рис1. Блок схема спектрометра ИПИЭИ-1.

Технические характеристики спектрометра ИПИЭИ-1

1. Диапазон рабочей частоты - 9,38 ГГц, = 3 см.

2. Полоса пропускания в рабочем диапазоне = 450 МГц.

3. Эффективная площадь антенны S = 1,38 см .

4. Диапазон измеряемой энергии излучения Е дж, от 0,02 T 10 до 3,7T10.

5 Диапазон измеряемой мощности излучения P Вт, от 0,05 T 10 до 5,0 T 10.

6. Диапазон измеряемой длительности импульса излучения сек, от 0,30 T10 до 550 T10.

7. Количество измеряемых импульсов в одном измерении не более 100.

8. Измерительный приемник выполнен в виде моноблочной конструкции с автономным питанием амплитудой 12 В.

9. Емкость источников питания не менее 1,2 А/ч.

10. Измерительный приемник энергии СВЧ - излучения имеет выходные, защищённые от СВЧ - наводок, разъемы для подзарядки аккумуляторных батарей, дисплей прибора также защищён от наводок.

11. Габариты блока не более 300х600х400мм.

12. Масса измерительного приемника не более 10кг.

Прибор прошел испытания в полевыхусловиях.
