Таким образом, неоднородное распределение донорной примеси Nд вдоль оси X кристалла полупроводника по экспоненциальному закону приводит к образованию в объеме кристалла полупроводника постоянного по величине электрического поля, величина напряженности которого Ex не зависит от координаты X, а определяется только величиной абсолютной температуры T кристалла и показателем K экспоненты распределения донорной примеси. При этом один конец полупроводника (X0) окажется заряженным положительно по отношению к другому концу полупроводника (Xk).

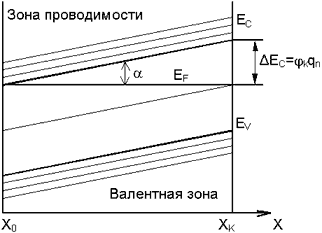

В этом случае, при заданной температуре, диаграмма энергетических зон в полупроводнике вдоль оси X приобретает следующий вид (см. рис.4)

Рис. 4. Диаграмма энергетических зон

ΔEс – высота потенциального барьера между концами полупроводникового кристалла, φk – разность потенциалов между концами полупроводникового кристалла, α – угол наклона энергетических зон.

tgα = qnEx .

Это означает, что между противоположными концами полупроводникового кристалла существует разность потенциалов, φk а значит, развивается ЭДС (холостого хода).

ЭДС, выраженная в Вольтах будет по величине численно равна половине ширины запрещенной зоны полупроводника:

ЭДС = (Ec – Ev) / 2 [B].

Например, для германия ЭДСGе = 0,35В, для кремния ЭДСSi = 0,55В при температуре 293ºК.

Если замкнуть разноименные концы полупроводникового кристалла металлическим проводником с сопротивлением R, то в цепи потечет электрический ток JR, и как следствие в кристалле нарушится электрическое и термодинамическое равновесие, а именно: электроны уйдут с правого конца кристалла и перейдут в левый конец кристалла через проводник, чем будет увеличен градиент концентрации электронов, а значит ток диффузии Jдиф увеличится, а ток дрейфа Jдр. уменьшится, так как уменьшится напряженность электрического поля Eх.

Ток JR в проводнике будет составлять разницу между токами диффузии Jдиф. и дрейфа Jдр.:

JR = Jдиф. – Jдр

При увеличении тока диффузии электроны будут отбирать тепловую энергию от кристаллической решетки полупроводника, вследствие преодоления ими потенциального барьера ΔЕс, в результате чего кристалл будет охлаждаться. Для поддержания постоянного тока в цепи нагрузки необходимо непрерывно подводить к кристаллу теплоту Q от окружающей среды (воздух, вода и т.п., см. рис.5).

Рис. 5. Электрическая схема полупроводникового преобразователя

Аналогичные рассуждения и выводы можно сделать при легировании кристалла полупроводника акцепторной примесью (Na) или встречно легировать донорной и акцепторной примесями (Nд – Na).
