Простая формула для определения коэффициента трения в смазываемых дисковых вариаторах
Промежуточные значения коэффициентов а, b и c могут быть получены интерполированием, например, с помощью соответствующих графиков.
На графиках рис.1 приведены значения fp для внутреннего и внешнего контактов по данным испытаний вариатора [4] для частоты вращения входа n1=1460мин–1 – сплошная линия и по формуле (5) – штриховая линия.

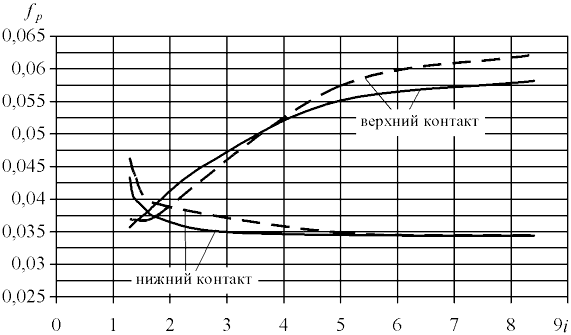

Рис.1. Зависимость коэффициентов трения fp от передаточного отношения i при частоте вращения входа n1=1460мин–1 и смазке минеральным маслом: сплошная линия – по данным испытаний; пунктирная линия – по формуле (5)
На рис.2 – то же для ЖСМ «Сантотрак-50». На рис.3 и 4 приведены те же данные, но для n1=2850мин–1.

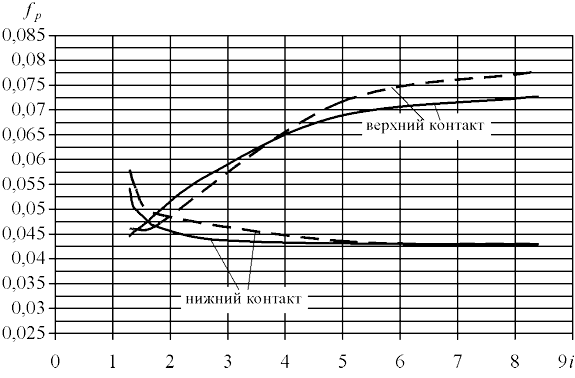

Рис.2. Зависимость коэффициентов трения fp от передаточного отношения i при частоте вращения входа n1=1460мин–1 и смазке трактантом «Сантотрак-50»: сплошная линия – по данным испытаний; пунктирная линия – по формуле (5)

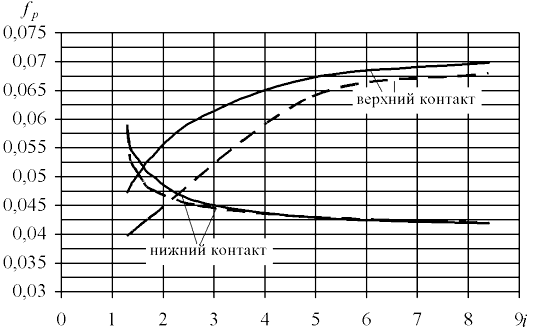

Рис.3. Зависимость коэффициентов трения fp от передаточного отношения i при частоте вращения входа n1=2850мин–1 и смазке минеральным маслом: сплошная линия – по данным испытаний; пунктирная линия – по формуле (5)
Рис.4. Зависимость коэффициентов трения fp от передаточного отношения i при частоте вращения входа n1=2850мин–1 и смазке трактантом «Сантотрак-50»: сплошная линия – по данным испытаний; пунктирная линия – по формуле (5)
Отметим, что предложенная формула (5) проще всех остальных известных формул для определения коэффициента трения смазываемых вариаторов и достаточно адекватно отражает данные экспериментов. Учитывая, что в экспериментах были получены практически максимальные значения коэффициентов трения fp, значения коэффициентов трения, полученные из (5), как, собственно, и из (1), при использовании их на практике необходимо разделить на величину коэффициента запаса по сцеплению β=1,25 .1,5.
Заметим, что для весьма низких скоростей VΣ, которые имеют место в верхнем контакте при малых передаточных отношениях и частотах вращения (рис.1 и 2) могут иметь место случаи граничного трения, повышающие коэффициент трения при испытаниях, но не вполне отражающие картину чистого УГД-трения. С увеличением частоты вращения, а, следовательно, и VΣ, расчетные данные практически совпадают с данными испытаний (рис.3 и 4). Здесь поверхности качения уже полностью разделены пленкой ЖСМ и имеет место чистое УГД-трение.
