Конструкция генератора.

Как уже указывалось выше, основным элементом рассматриваемого генератора является сегнетоэлектрическое рабочее тело. В общем случае, в рабочем теле возможно формирование ударной волны, движущейся в направлении коллинеарном или перпендикулярном направлению спонтанной поляризации сегнетоэлектрического материала. Отличие в физических процессах при различных направлениях движения фронта ударной волны анализируется в работах /1,2/. Окончательный выбор рационального направления движения фронта ударной волны может быть сделан только с учетом конкретного типа и назначения проектируемого взрывного генератора. Так, при разработках малогабаритных источников СВЧ v излучения во многих удачных конструкциях направление движения фронта ударной волны было коллинеарно направлению спонтанной поляризации рабочего тела /3/. Для рассматриваемого в настоящей статье взрывного генератора электрического напряжения, как следует из предшествующих работ и как показали эксперименты, проведенные автором, предпочтительным является направление движения фронта ударной волны перпендикулярное направлению спонтанной поляризации рабочего тела.

При указанном выборе направления движения фронта ударной волны, рабочее тело представляет собой параллелепипед из сегнетоэлектрического материала, противоположные грани которого имеют металлическое покрытие. Обозначение размеров рабочего тела приведено на рис. 1.

Существуют различные известные методы для формирования в рабочем теле ударной волны, заданной формы. Минимальная масса конструкции генератора может быть достигнута при формировании ударной волны за счет срабатывания небольшого заряда взрывчатого вещества /4,5/ массой 1-3 грамма. Сегнетоэлектрическое рабочее тело.

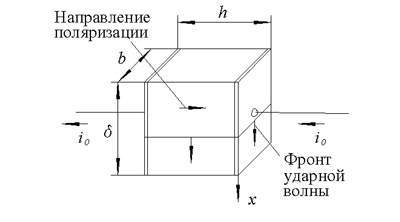

Рис. 1. Сегнетоэлектрическое рабочее тело.
