Как вытащить русалку из воды?
Допустим, что мы научились получать на поверхности воды плотный мономолекулярный слой вещества. Попробуем теперь перенести его на твердую подложку. Вы, кажется, спросили, с какой целью? Ну хотя бы для того, чтобы перенести его в другую комнату, где стоит самое разнообразное оборудование для проведения структурных исследований, оптических и электрических измерений. К тому же испокон веков люди хотели вытащить русалку из воды! Итак, цель ясна, но как это сделать? Есть два способа переноса монослоев на твердые подложки, причем оба они подозрительно просты, так как могут быть осуществлены буквально голыми руками.

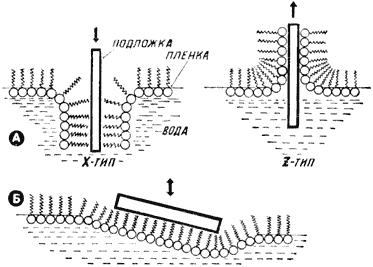

Рис. 5. Монослои амфифильных молекул можно перенести с поверхности воды на твердую подложку методом Ленгмюра – Блоджетт (вверху) или методом Шеффера (внизу). Первый способ состоит в «протыкании» монослоя вертикально движущейся подложкой. Он позволяет получать слои как X- (молекулярные хвосты направлены к подложке), так и Z-типа (обратное направление). Второй способ – это просто касание монослоя горизонтально ориентированной подложкой. Он дает монослои X-типа.
Первый способ изобретен Ленгмюром и Блоджетт. Монослой с помощью плавучего барьера превращают в жидкий кристалл – приводят в двухмерное жидкокристаллическое состояние, а затем буквально протыкают его подложкой. При этом поверхность, на которую нужно перенести пленку, ориентируют вертикально. Ориентация же молекул-русалок на подложке зависит от того, опускают ли подложку сквозь монослой в воду или, наоборот, поднимают из воды в воздух. Если подложку погружают в воду, то хвосты «русалок» оказываются направленными к подложке (Блоджетт назвала такую конструкцию монослоем X-типа), а если вытаскивают, то, наоборот, от подложки (монослой Z-типа), рис.5а.Повторяя перенос одного монослоя за другим в различных условиях, можно получать мультислои-этажерки трех разных типов (X, Y, Z), которые отличаются друг от друга своей симметрией. Например, в мультислоях X- и Z-типов (рис.6) отсутствует центр отражения – инверсии, и они обладают полярной осью, направленной от подложки или к подложке, в зависимости от ориентации разнесенных в пространстве положительного и отрицательного электрических зарядов, то есть в зависимости от направления электрического дипольного момента молекулы. Мультислои же Y-типа составлены из двойных слоев, или, как говорят, бислоев (кстати сказать, они построены аналогично биологическим мембранам), и оказываются центрально-симметричными.

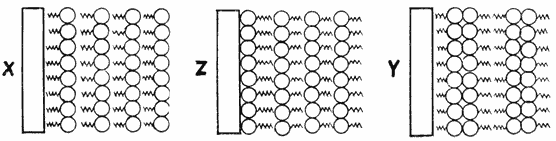

Рис. 6. Многослойные структуры X-, Z- и Y-типов отличаются ориентацией молекул относительно подложки. Структуры X- и Z-типов полярны, так как все молекулы «смотрят» согласованно в одну сторону (хвосты – к подложке или от подложки для X- и Z-типов соответственно). Y-струнтура соответствует неполярной двухслойной упаковке, напоминающей устройство биологической мембраны.
Второй способ предложен Шеффером – тоже учеником Ленгмюра. Подложка ориентируется практически горизонтально и приводится в легкое соприкосновение с монослоем, который удерживается в твердой фазе (рис.5б). Монослой просто прилипает к подложке. Повтором этой операции можно получить мультислой X-типа.
