Негатроника. Исторический обзор
В настоящее время в области электроники развивается ряд научных направлений: квантовая электроника, оптоэлектроника, акустоэлектроника, хемотроника, магнитоэлектроника, криоэлектроника и др. В последнее десятилетие сформировалось еще одно направление – «Негатроника» [1 .3]. Это направление электроники связанно с теорией и практикой создания и применения негатронов – электронных приборов, имеющих в определенном режиме отрицательное значение основного дифференциального параметра (отрицательных активного сопротивления, емкости и индуктивности) [4]. В настоящее время разработаны различные виды негатронов, обобщенная классификация которых представлена на рис.1. Только полупроводниковых негатронов создано более двух десятков разновидностей (рис.2). Среди них самые мощные сверхвысокочастотные (СВЧ) приборы – лавинно-пролетные диоды, самые быстродействующие ключи на лавинных транзисторах, самые мощные токовые полупроводниковые переключатели на динисторах и тиристорах. Однако развитие этого направления проходило неравномерно и, в отличие от классической транзисторной электроники, долгое время не имело систематизированной методологической и теоретической базы. И только в 1985 году [1] была дана формулировка этого научного направления. Целью данной статьи является попытка кратко рассмотреть историю развития «Негатроники».

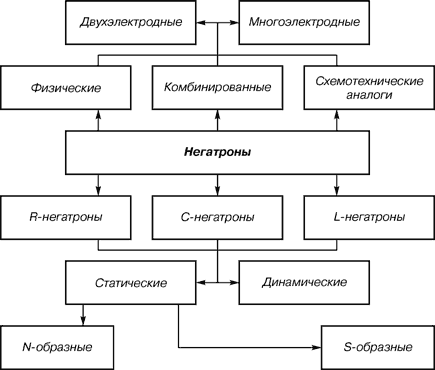

Рис. 1. Обобщенная классификация негатронов
Возбуждение электрических колебаний с помощью отрицательных импедансов известно еще с начала ХХ века и связано с открытием Дудделем [5] «Звучащей электрической дуги». Вследствие неудобства практического использования электрической дуги в схемах генераторов она была вытеснена появившимися ламповыми генераторами.
Первые электронные лампы, вследствие несовершенства техники получения глубокого вакуума, были газонаполненными, и на их вольт-амперных характеристиках наблюдались падающие участки. На этих участках вещественный импеданс между анодом и катодом газонаполненной лампы является отрицательным [6], что в принципе позволяло использовать это их свойство для построения генераторов и усилителей электрических колебаний. Однако их большие шумы и нестабильность явились причиной незначительного интереса к ним, как к приборам, обладающим отрицательным сопротивлением.

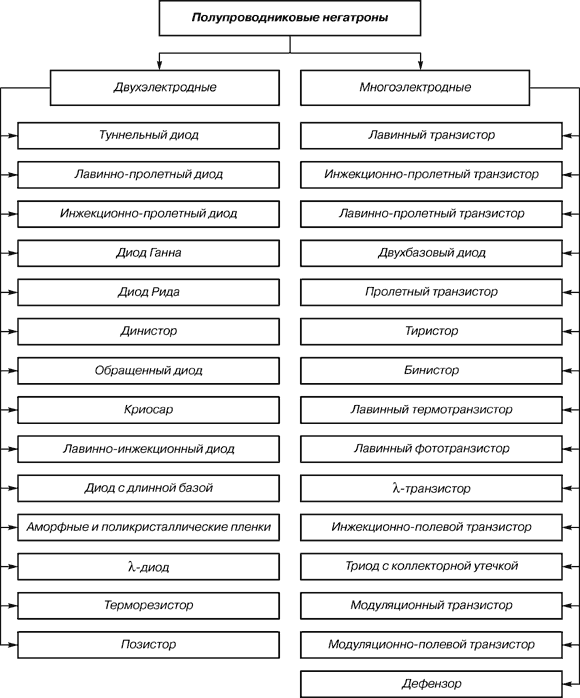

Рис. 2. Классификация полупроводниковых негатронов
Изобретение в 1924 году электровакуумного тетрода поставило перед специалистами проблему «динатронного эффекта», в результате которого на выходной вольт-амперной характеристике тетрода наблюдается падающий участок, приводящий к росту нелинейных искажений и самовозбуждению усилителя. Этот эффект не нашел практического применения и был преодолен в 1931г. введением в электронной лампе третьей антидинатронной сетки.
Открытие падающего участка на в.а.х. полупроводникового точечного диода, сделанное 13 января 1922 году инженером Нижегородской лаборатории О.В.Лосевым, следует считать началом развития полупроводниковой негатроники [7]. Молодой ученый не только впервые получил на в.а.х. диода падающий участок, но и реализовал с использованием такого диода регенеративный приемник – кристадин. Эти результаты привлекли внимание многих специалистов мира. В США журнал "Radio News" поместил в сентябрьском номере редакционную статью под заголовком «Сенсационное изобретение». В ней говорилось: «Нет надобности доказывать, что это – революционное радио-изобретение. В скором времени мы будем говорить о схеме с тремя или шестью кристаллами, как мы говорим теперь о схеме с тремя или шестью усилительными лампами. Потребуется несколько лет для того, чтобы генерирующий кристалл усовершенствовался настолько, чтобы стать лучше вакуумной лампы, но мы предсказываем, что такое время наступит». В этом предсказании не оправдались только сроки. Именно эти первые работы О.В.Лосева следует считать началом «Эры» полупроводниковой электроники.
