Монтаж прибора.

В качестве цепей выходного сигнала и цепей питания преобразователя могут быть использованы изолированные жилы одного кабеля, при этом сопротивление изоляции должно быть не менее 50 Ом.

Экранировка цепей выходного сигнала от цепей питания преобразователя не требуется.

Габаритные, установочные и присоединительные размеры преобразователей измерительных разности давлений

САПФИР-22Р-ДД

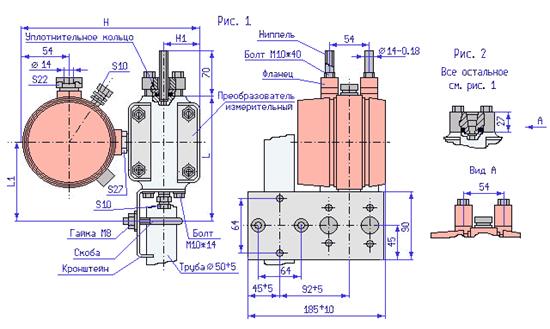

Рис.1 - Преобразователь с установленным ниппелем.

Рис.2 - Преобразователь с установленным фланцем.

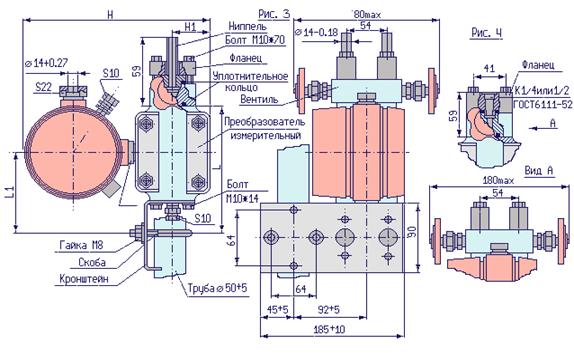

Рис.3 - Преобразователь с установленным вентильным блоком и ниппелями.

Рис.4 - Преобразователь с установленными вентильным блоком и фланцами.

Модели

Н

Н1

L

L1

2420, 2430, 2440, 2460, 2434, 2444

205

45

155

100

2410

255 10

70 5

205 5

125 5
