Обратимые преобразователи
Обратимый преобразователь (ОП) предложен в [2] и представляет собой устройство, содержащее две ветви - первичную с током
и напряжением
и вторичную с током
и напряжением
. В нем (в отличие от ТД) токи ветвей зависят от напряжений смежных ветвей следующим образом:
(1)
(2)
где
- дифференцируемая функция. Будем обозначать ОП так, как показано на фиг. 2.1.
В частности, при , где h - константа (коэффициент преобразования), этот преобразователь является линейным - (ЛОП). В нем токи ветвей зависят от напряжений смежных ветвей следующим образом:
(3)
(4)
Отсюда следует, что
(5)
т.е. мощности, отдаваемые первичной и вторичной ветвями ЛОП в электрическую цепь, в сумме равны нулю (также как и в ТД).

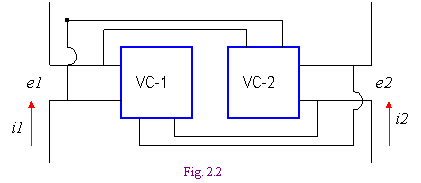

Пример 2.1 Конструкция ЛОП представлена на фиг. 2.2. Он состоит из двух источников тока VC-1 и VC-2, управляемых напряжением: напряжение на одном из них является управляющим для другого
В общем случае ОП является нелинейным (НОП).
Пример 2.2. В [3] рассмотрен синусно-косинусный преобразователь СКП, в котором
(6)
(7)
Известно, что для энергетических расчетов можно принять
(8)
(9)
В этом случае СКП может быть реализован на сумматорах и умножителях.
