Электрическая цепь с аналоговыми логическими элементами - схема АД

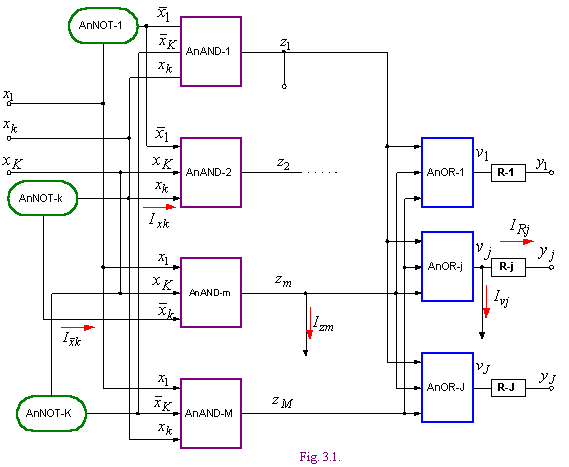

Рассмотрим теперь электрическую цепь, построенную из элементов ТД с единичным коэффициентом трансформации, AnAND, AnOR, AnNOT, резисторов и источников напряжения. Имея в виду, что элементы AnAND, AnOR, AnNOT, в свою очередь, содержат ТД с единичным коэффициентом трансформации, диоды, резисторы и источники напряжения, замечаем, что эта электрическая цепь содержит только ТД с единичным коэффициентом. Таким образом, эта цепь является частным случаем рассмотренной выше. В дальнейшем дальнейшем будет именовать схемой АД. Она изображена на фиг 3.1, где

R - сопротивления,

x, , y, z, v v точки схемы и их потенциалы.

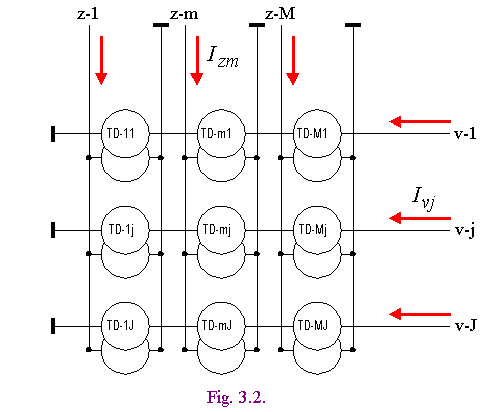

Точки x и y составляют два множества выводов схемы АД. Между точками z и v в схеме АД включена матрица трансформаторов ТД, изображенная на фиг 3.2. Из и этой схемы следует, что

, (1)

, (2)

где - векторы токов.

В схеме АД каждый элемент AnAND-m соединен своими входами с одним из выходов некоторого подмножества элементов AnNOT-k, а каждый элемент AnOR-j соединен своими входами с выходами некоторого подмножества элементов AnAND-m. Обозначим:

- матрица связей элементов AnAND-m и AnNOT-k,

- матрица связей элементов AnAND-m и AnOR-j,

причем

1, если выход соединен с AnAND-m,

0, если выход соединен с AnAND-m,

-1, если AnNOT-k выход не соединен с AnAND-m,

1, если AnAND-m соединен с AnOR-j,

0, если AnAND-m не соединен с AnOR-j.

Таким образом, матрица B имеет M строк и K столбцов и в ней каждая m-строка соответствует элементу AnAND-m, а каждый k-столбец соответствует элементу AnNOT-k. Матрица G имеет M строк и J столбцов и в ней каждая m-строка соответствует элементу AnAND-m, а каждый j-столбец соответствует элементу AnOR-j. В матрице трансформаторов ТД на фиг. 3.2 TD-mj присутствует, если, и отсутствует, если.
